기호

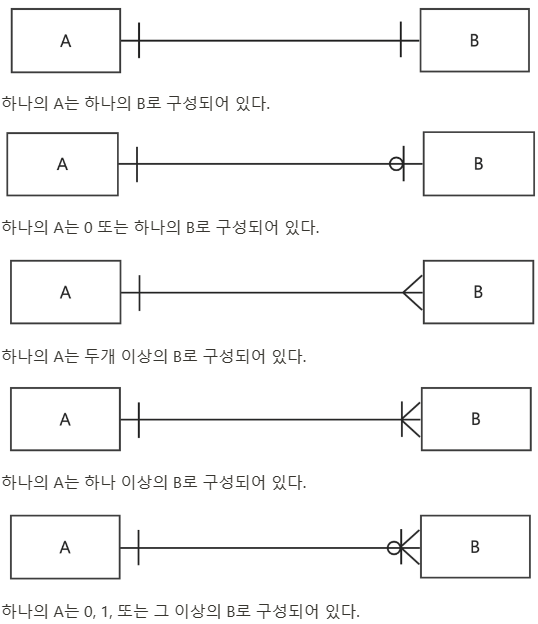

관계(Relationship)
표현

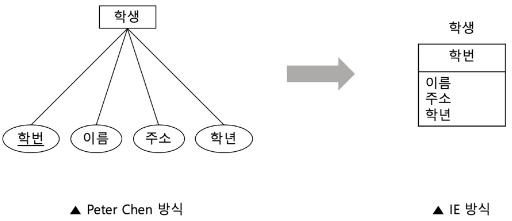

IE/Crow's Foot 방식에서는 개체 타입과 속성을 표(직사각형)으로 표현하며, 엔티티 이름을 표 위에 작성하고 식별자를 첫번째 행에 작성한다.
ERD 작성 순서
- 엔터티를 그린다.
- 엔터티를 적절하게 배치한다.
- 엔터티간 관계를 설정한다
- 기본 키로 속성이 상속되는 식별자 관계를 설정한다.
- 중복되는 관계가 있으면 안된다.
- Circle 관계가 발생하면 안된다.
- 관계명을 기술한다.
- 현재형을 사용한다.
- 지나치게 포괄적인 용어는 사용하지 않는다.
- IE/Crow's 표기법에서는 링크마다 각각의 관계를 기술한다.
- 관계의 참여도를 기술한다.
- 관계의 필수여부를 기술한다.
